(주)허스델리 안전디자인 가이드라인
(주)커프웍스, 2024
안전을 디자인하다.
Design Safety.
본 디자인 가이드는 (주)허스델리의 안전디자인 시스템 전반에 걸쳐 기본적인 디자인 의도 및 구체적인 전개방법과 적용 예를 제시한 규정 및 해설서이다. 따라서 디자인 의도 및 규정내용을 정확히 이해하고 엄격한 관리와 효율적인 활용을 위해 관리사항을 준수하여 (주)허스델리의 총체적 안전+디자인 질서 확립을 체계적으로 실천한다.
INDUSTRIAL SAFETY DESIGN MANUAL
I. 기본원칙

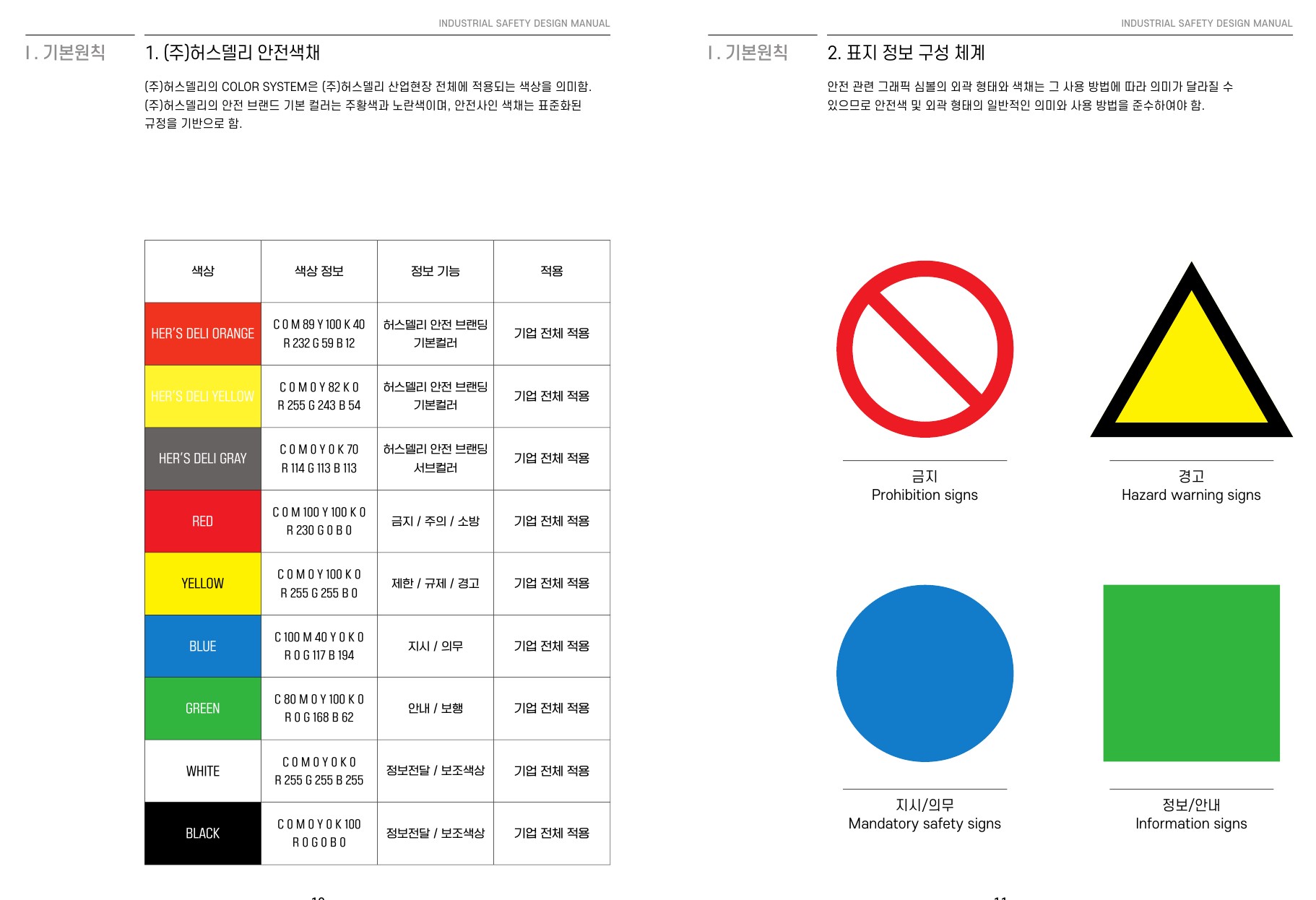

- (주)허스델리 안전색채
- 표지 정보 구성 체계
- 서체 시스템

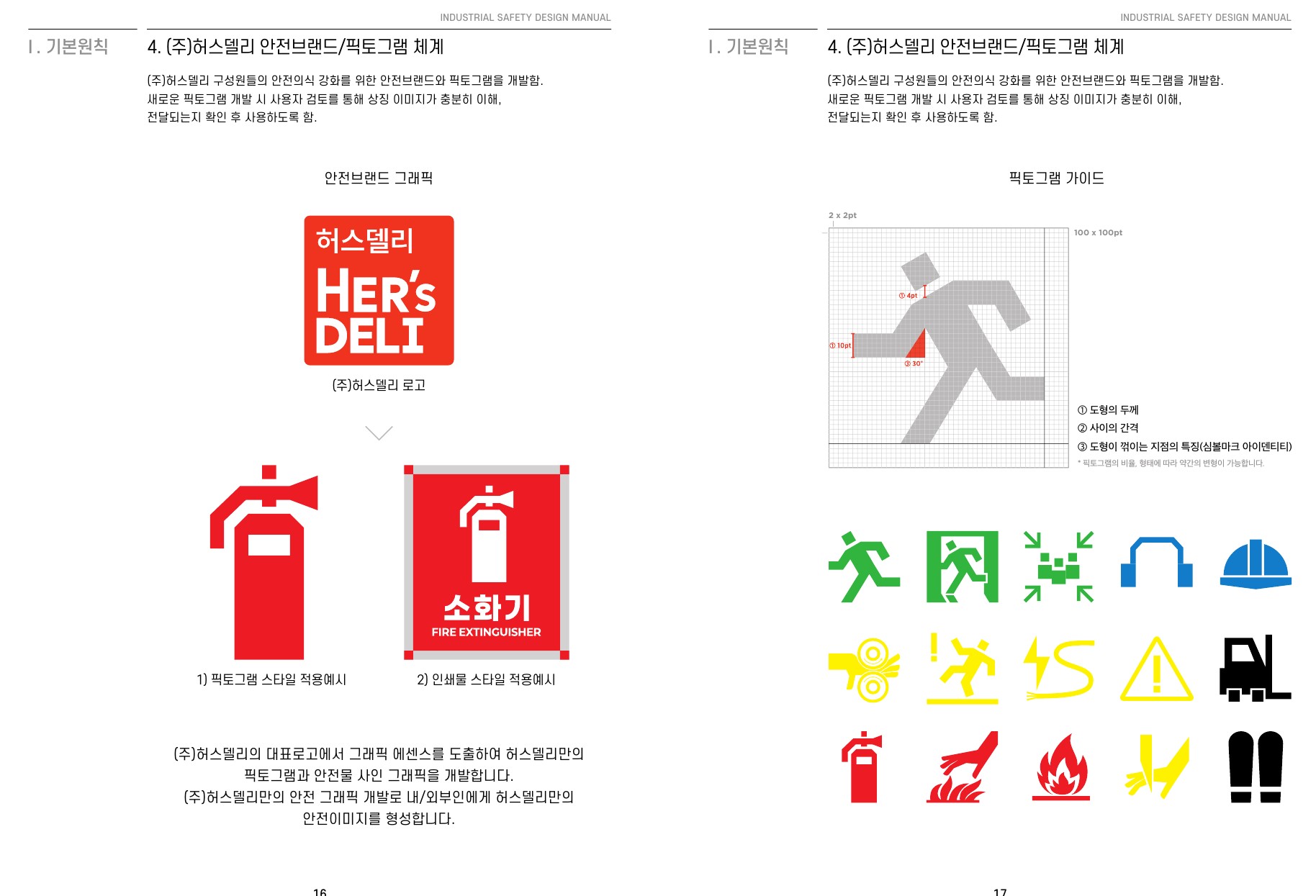

- (주)허스델리 안전브랜드/픽토그램 체계
II. 안전사인별 가이드라인
안전사인 통일화
차량·보행자 충돌 위험 및 동선 모호 해결

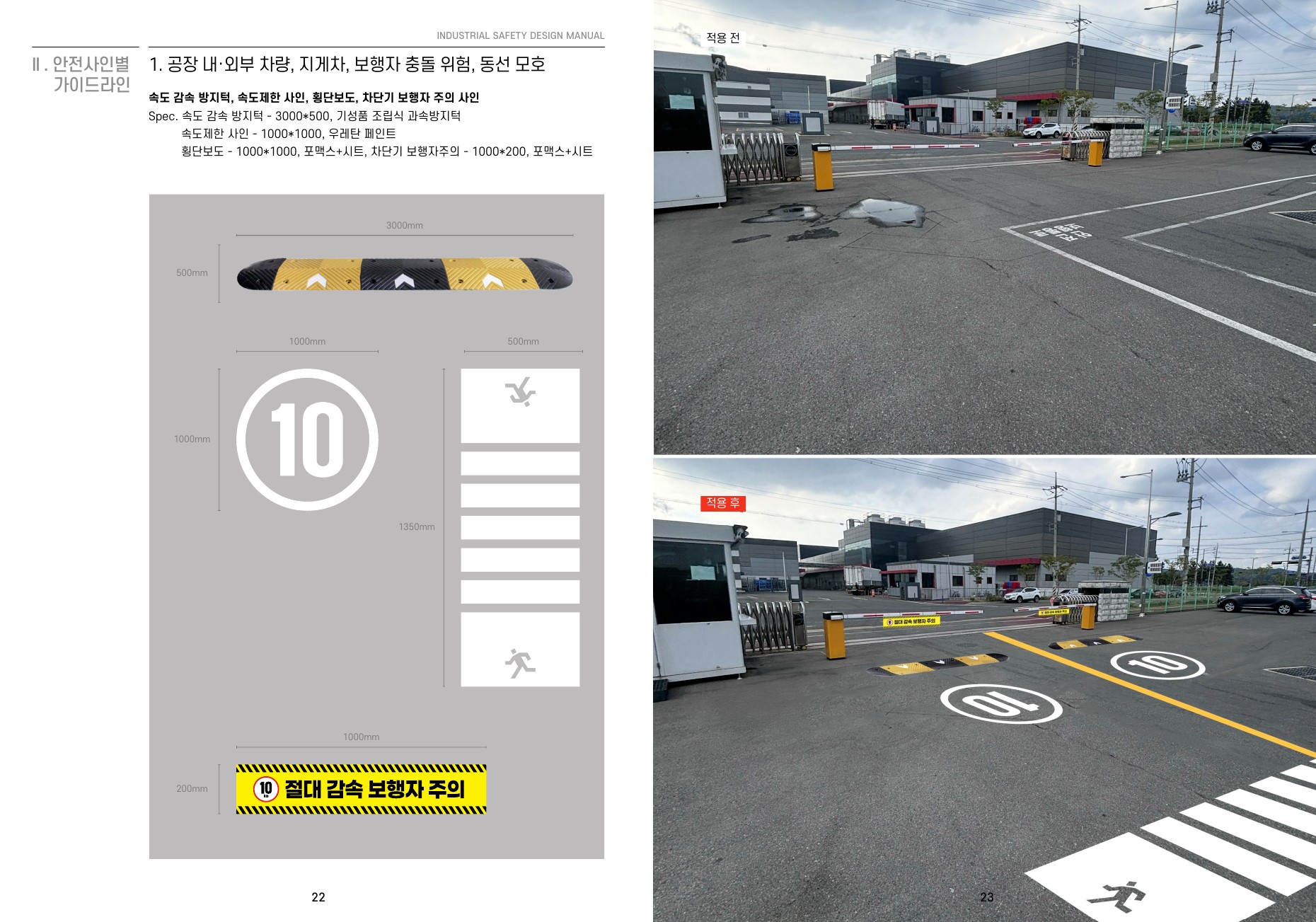

- 속도 감속 방지턱, 속도제한 사인
- 횡단보도, 차단기, 보행자 주의 사인

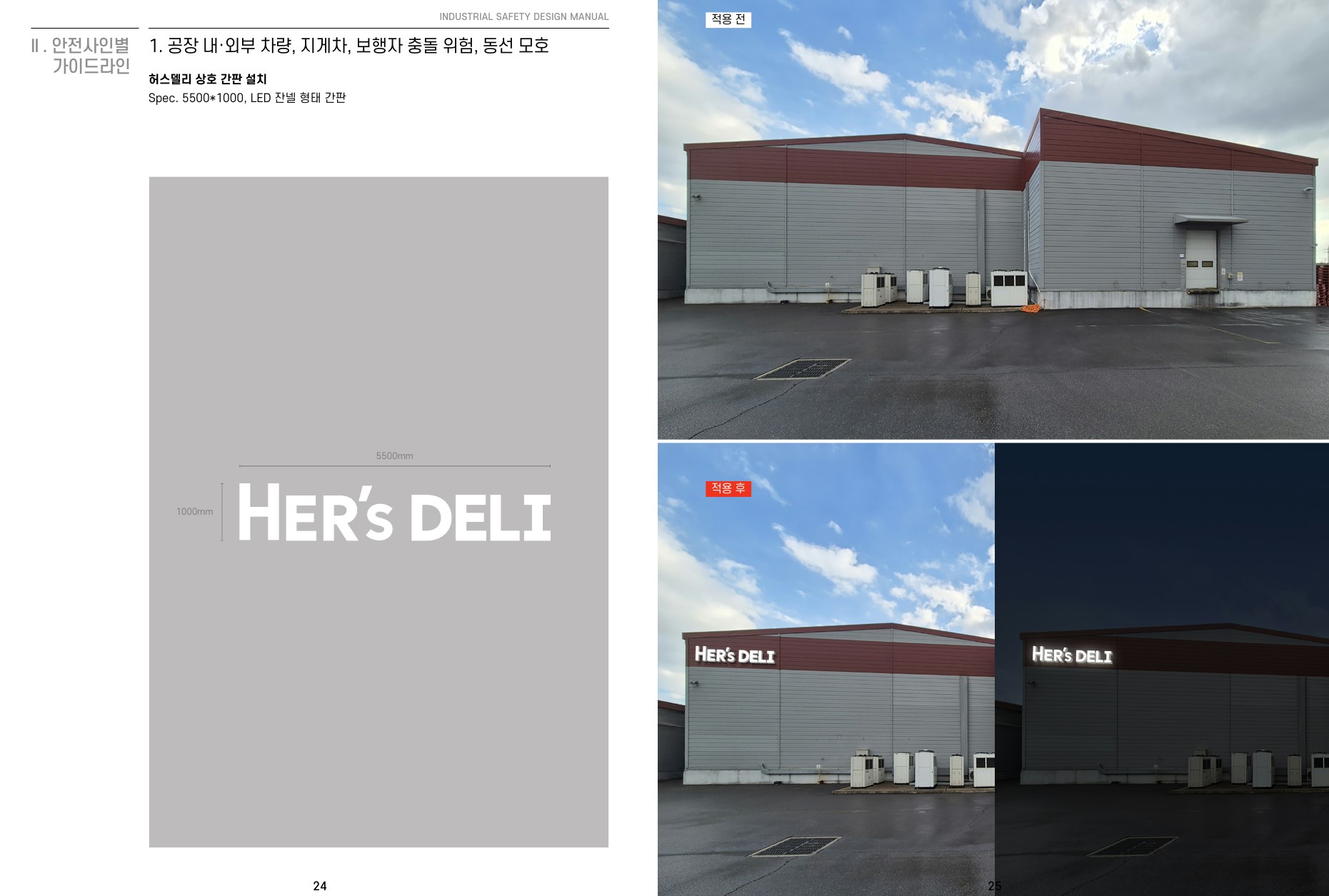

- 허스델리 상호 간판 및 공장동 간판
- 보행자·지게차 동선 및 전용 통로 사인
- 도로반사경, 지게차 주의 및 정지 안내 사인
- 지게차 제한 속도 및 보행자 출입 금지 사인
미끄럼 사고 방지
- 미끄럼 주의 사인 A, B, C
- 훈연실 미끄럼 주의 사인
대차/트롤리 충돌 위험 관리
- 2인 1조 이동 사인 (천장 사인, 행잉 사인)
- 충돌 주의 고보조명 A, B 및 우측 통행 사인
- 반사경 설치
시인성과 효과성이 낮은 안전표지 개선
- 소화기 소화전 안내 사인 A, B, C
- 자재적치 금지 사인
- 비상대피 안내도 및 방화문 개방 금지 사인
- 주1동/사무동/복지동 구역별 대피도

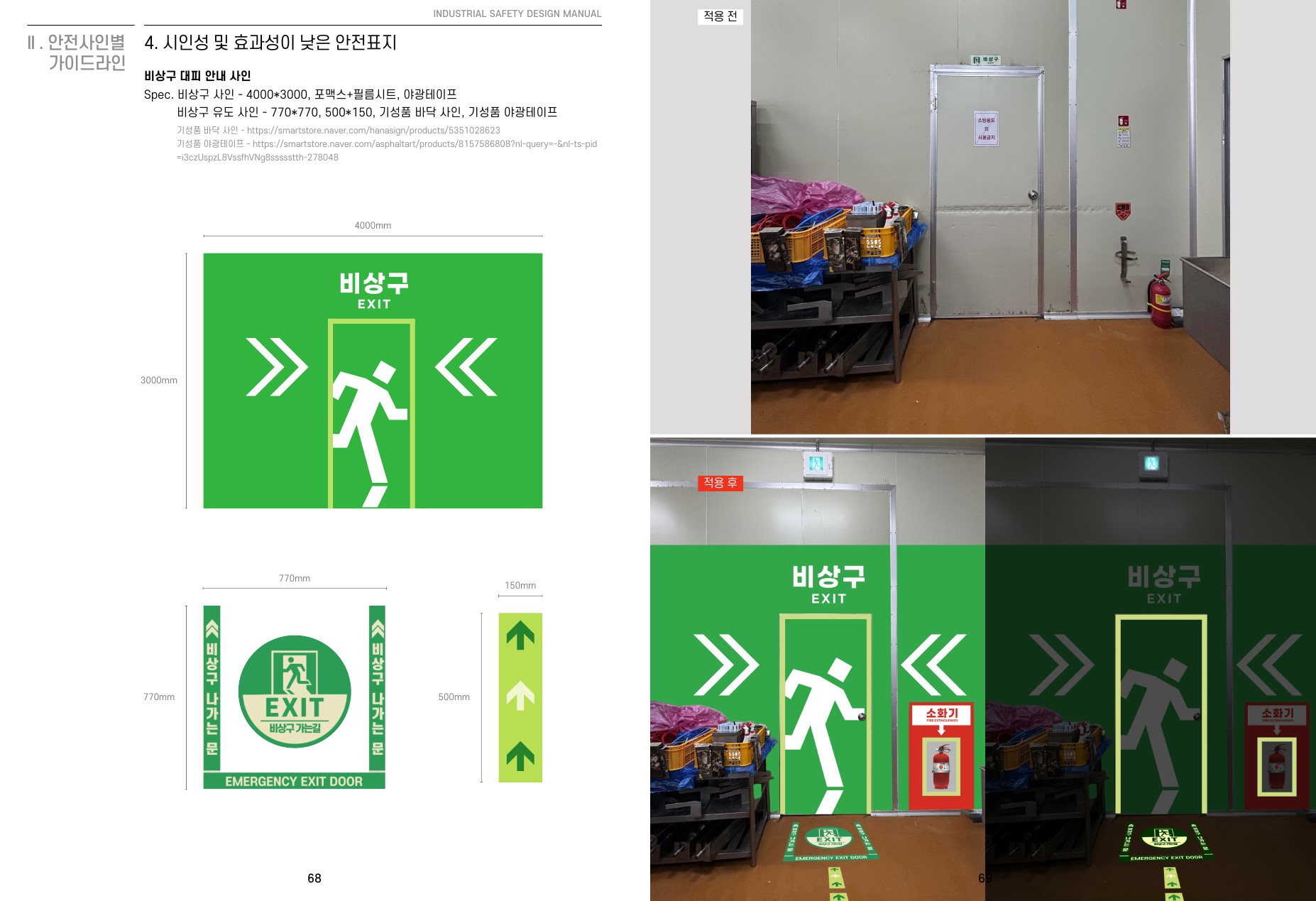

- 비상구 대피 안내 사인
- 비상구 대피 집결장소 사인
- 고압전기 주의 사인
- 물기에 노출된 스위치 감전 주의 커버
- 고압전기 주의 안내 사인
- 베임주의 안내 사인
- 끼임주의 안내 사인 A, B
- 절단주의 안내 사인
- 고온주의 안내 사인
- 귀마개 착용 안내 사인
- 호이스트 안전수칙 안내 사인 (KR/EN)
- 호이스트 정지라인 사인

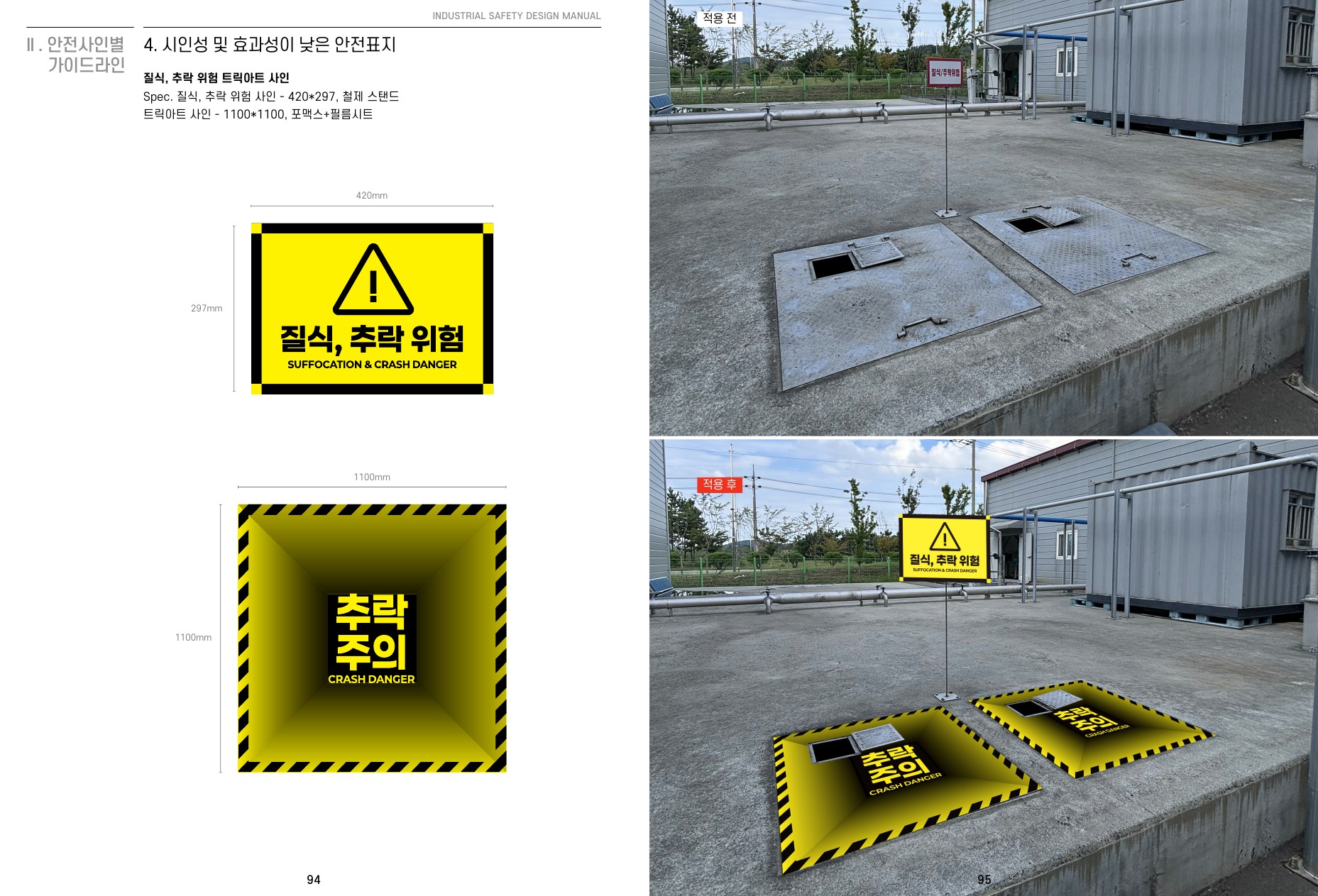

- 질식, 추락 위험 트릭아트 사인
- 낙상주의 사인
- DID 설치 및 안전주의 영상 재생
- 작업환경 정리정돈
- 청소도구 걸이대
- 호스 정리걸이대

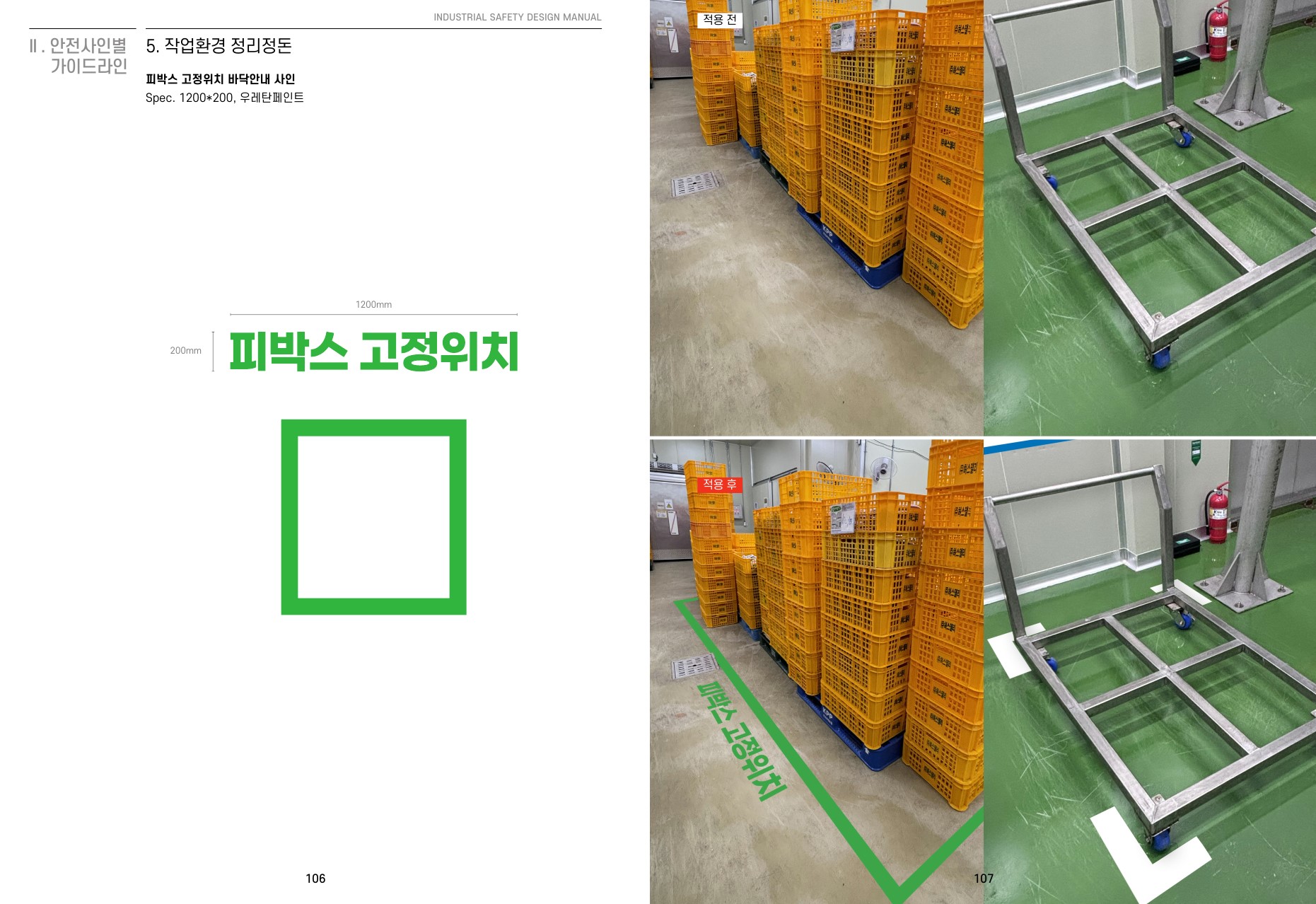

- 피박스 고정위치 바닥안내 사인
- 트롤리 지정위치 바닥안내 사인
(주)허스델리 안전디자인 가이드북
발행처 (주)허스델리
발행일 2024.12
제작처 (주)커프웍스
주소 충남 서천군 장항읍 장항산단 23길 5
웹사이트 (주)허스델리 www.hersdeli.com (주)커프웍스 www.kopfworks.com
이 가이드는 2024 안전디자인사업(한국디자인진흥원, 한국산업단지공단)의 결과물입니다.
자료를 이용하는 경우 출처를 명시하여야 합니다.
#안전디자인 #안전서비스디자인 #산업안전
