CAD 모델링 DB시스템 구축/필기구 디자인의 3D모델링 DB 개발 연구 - 한양대학교(이재환), 2000

분야 디자인일반 등록일1999.12.31 작성자 관리자2(dbnews) 조회수3568

첨부파일

20000909_CAD 모델링 DB 시스템 구축 필기구 디자인의 3D 모델링 DB 개발 연구 최종보고서_한양대학교(이재환).pdf 파일 다운로드

내려받기 : 1회

파일크기 : MB



CAD 모델링 DB 시스템 구축 필기구 디자인의 3D 모델링 DB 개발 연구
한양대학교(이재환), 2000

주관기관 : 한양대학교
참여기관 : 모닝글로리
위탁기관 : 서울산업디자인연구소
연구 책임자 : 이재환 (한양대학교)

연구 목적
본 연구는 개성과 다양성으로 대변되는 현대에 필기구 개발의 단편적이고 일회적 디자인의 관행을 지양하고, 시장조사.경쟁현황 분석.문헌조사.제작 환경, 설계사양 검토, 표준화 방안, 부품사양 등 디자인 활동의 기초조사에서 얻어진 자료의 체계적인 정리를 통하여 제품 개념을 구체화시키는 단계에서 활용할 필기구의 "CAD 모델링 DB 시스템"을 완성하여 필기구의 형상 및 구조를 유기적으로 조합하여 다양한 신제품의 아이디어를 창출하고 구체화시키는 도구로 활용하고자 한다.
연구 목표
필기구 개발에 필요한 디자인 과정을 “모듈(Module)의 변화와 재결합에 따른 제품의 다각화와 신제품 창출"이라는 개념을 기초로 시장과 제품 환경에서 다양한 소비자의 취향에 유기적으로 대응하고 제품개발 프로세스에서 설계의 표준화를 달성하는 접근 방법을 필기구 전반에 걸쳐 적용할 수 있도록 한다. 특히 향후 필기구 산업의 핵심 제품으로 부각되고 있는 만년필(Fountain Pen), 볼펜(BallpointPen), 롤러 펜(Roller Pen: 세라믹펜 중성펜, 젤러펜 수성볼펜, 탱크펜 등 수성계 및 중성계 잉크 펜, 샤프연필(Mechanical Pencil) 등을 중심으로 그 구조기능. 형태 등을 바탕으로 부품 요소를 모듈화(Modularization)하고, 시장의 요구에 부응하는 제품 개념의 창조와 함께, 이들 모듈을 체계적으로 조합하여 생산에 이르게 하는 디자인 개발에 유용한 전용 시스템을 구축하고자 한다.

연구 범위
① 데이터 개발 단계와 디자인 적용 단계의 두 영역으로 구분하여 추진한다.
② 기초조사를 거친 연구가 제작과정을 거쳐 적용 화 단계에 이르게 되고, 이를 실제로 디자인 개발에 적용시켜 시제품까지 제작을 마침으로써 실용성을 테스트한다.
③ 제품 완성을 위한 형태 조합 방법은 시장에 등장한 기존 제품 분석을 통하여 필기구의 형태 및 구조를 종류와 기능별로 모듈화하여 라이브러리(Library)로 구축한 후 라이브러리화된
표준 단위 부품들은 또 다시 제품의 여러 가지 평가 기준에 따라 분류한다.
④ 조형 이미지에 따라 형태 요소별로 분류하거나, 감성 형용사별 분류, 또는 과거에서부터 현재까지 변화된 형태 요소를 분류하여 모형화하고, 문화적, 실용적, 기술적,경제적 관점에서 비롯된 다양한 기준에 따라 적용하여 구체적인 펜 디자인의 결과를 제시한다.
⑤ DB가 완성되면 이러한 분류의 기준, 즉 새로운 제품에 대한 의미와 질서라는 컨셉트에 의해 검색과 추출이 가능하도록 DB체계를 수립하여 시뮬레이션하는 과정에서 목표에 도달하는 결과를 검증한다.

연구 방법
① 참여기업과의 긴밀한 협조 체제 구축을 통하여 이론적인 배경 조사나 상호 연계성이 부족한 결과치의 나열을 탈피하여 실질적인 개발에의 활용도를 높이는 방안에 역점을 두어 연구 개발한다. ② 특정한 컴퓨터 장비나 소프트웨어에 국한된 응용 범위보다는 포괄적이고 광범위한 활용이 용이하도록 PC를 기반으로 하는 시스템을 개발하는 데에 초점을 맞추어 연구를 추진한다. ③ 사이버 펜 뮤지엄(Cyber Pen Museum: 필기구 디자인을 위한 인터넷 홈 페이지)을 개설, 연구 추진 과정 및 사후 필기구에 대한 시장조사, 소비자 반응 조사, 신품종 홍보 등에 적극 활용한다. ④ 시장조사의 결과에 따라 모델링 우선 순위를 결정한다. (사이버 펜 뮤지엄을 통한 분석) ⑤ 견품 분석을 통해 객관적으로 타당성 있는 모듈의 종류와 기초적인 설계사양을 확립하고 필기구의 종류에 따른 부품 선별을 거쳐 각 부품별 구조 도를 완성한다. ⑥ 소비자 선호도 분석은 초기 시장조사에 따라 형태별, 구조별 의미론적 조건어 개발을 추진하고 이를 바탕으로 개발될 DB의 검색 및 추론기구(Inference Engine)을 작성한다. ⑦ 연구의 최종 단계에서 디자인 적용 프로젝트를 참여 기업과 협동 추진하여 시제품을 제작, 디자인 개발 과정에서의 DB의 유효성을 검증한다. 참여기업은 필기구 업계의 당면 과제, 국내외 시장 상황 및 정보, 필기구 개발의 기술적인 문제 등에 대한 정보를 주관 기관에 제공하여 연구의 내용이 필기구 디자인의 개발 목표에 적절히 부합되어 실용적으로 유효한 결과를 창출할 수 있도록 유도하고, 국내 필기구 산업의 발전에 일익이 될 수 있도록 기여한다. 동시에 디자인 적용 프로젝트에서 DB를 적용하여 제품화에 대한 시뮬레이션을 시도하고 시제품 제작을 추진하여 본 연구의 실용성에 대한 최종 검증을 수행하는 것을 목표로 한다. 위탁기관은 본 연구의 실지 핵심 요소가 될 필기구 모듈화와 2D 드로잉/3D 모델링 작업 전반에 대한 개발을 수행하여 DB구축의 소재로 삼는다. 본 연구의 위탁기관에서는 생성된 모델에 주요 키워드 입력, 사양 정리, 소재 제시 등의 DB 기초 자료 정리를 주관기관과 협력하여 수행하게 된다.

목차 및 요약
I. 연구의 배경
1. 연구의 필요성
1-1. 연구개발의 중요성 (필요성)

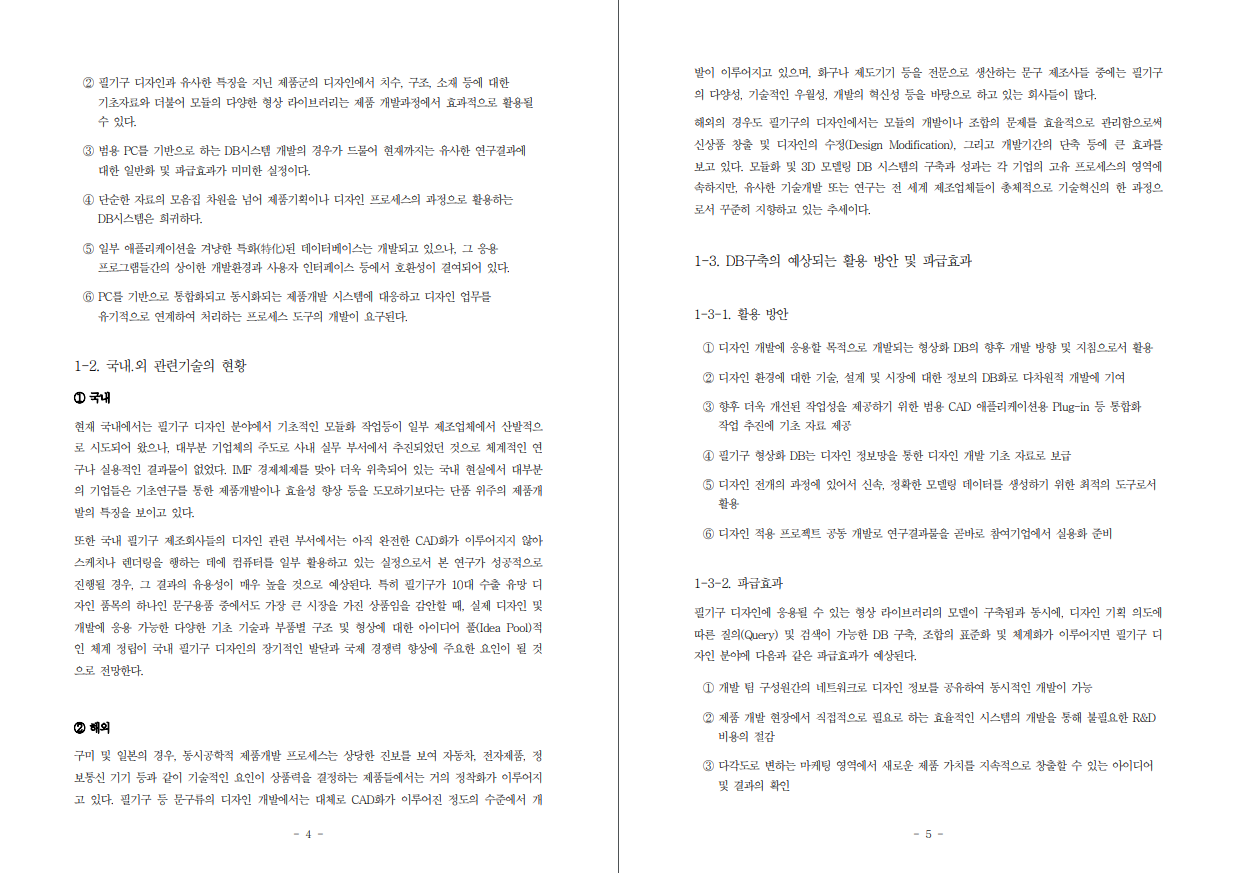

1-2. 국내·외 관련기술의 현황
1-3. D/B구축의 예상되는 활용 방안 및 파급효과

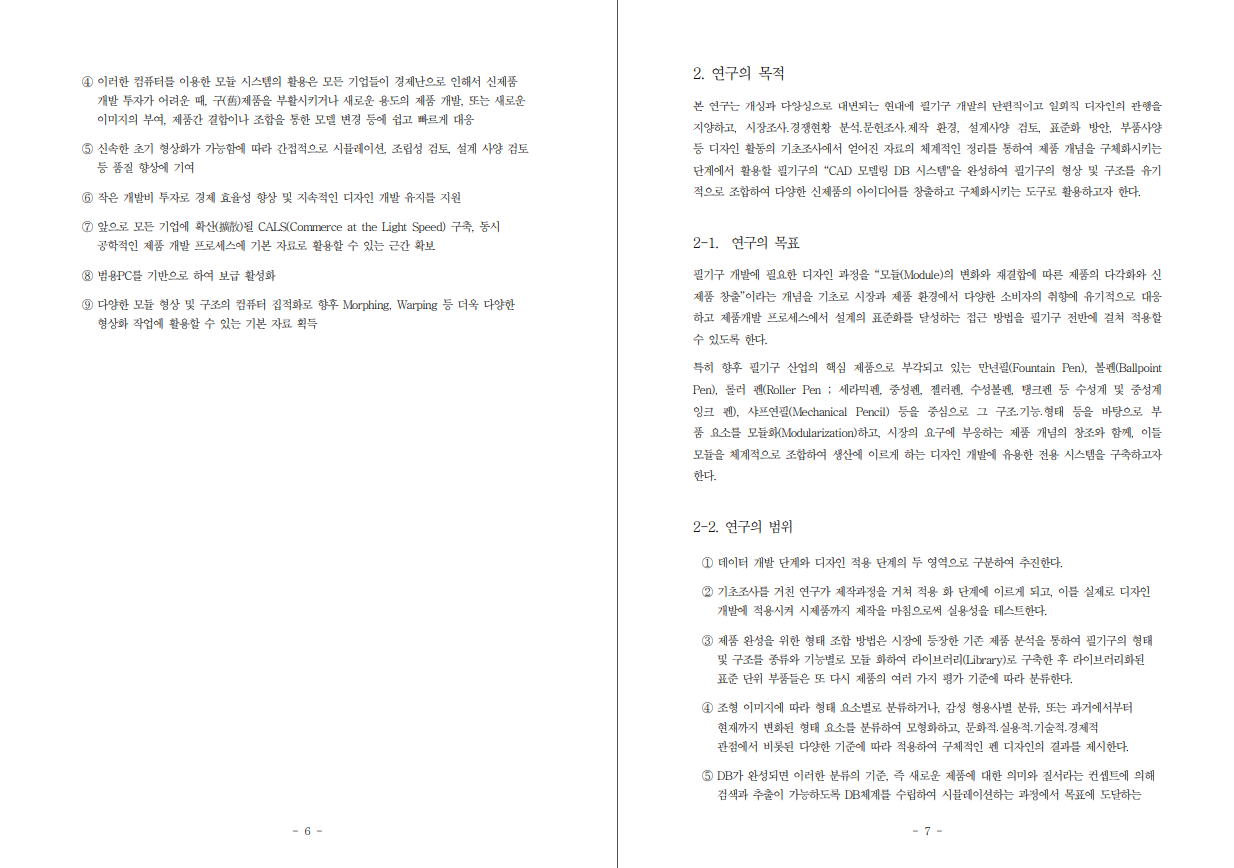

2. 연구의 목적
2-1. 연구의 목표

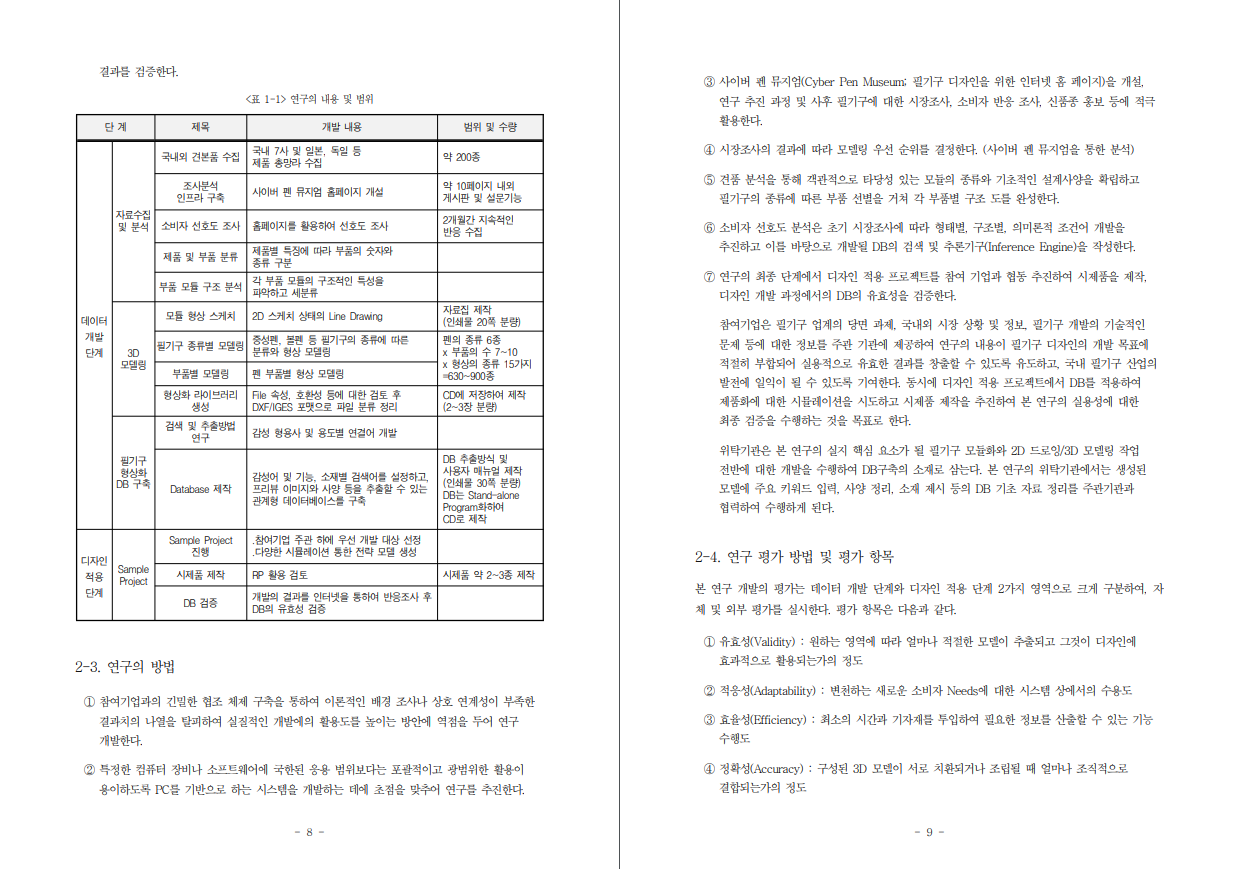

2-2. 연구의 범위
2-3. 연구의 방법
2-4. 연구 평가방법 및 평가 항목

II. 필기구의 개요

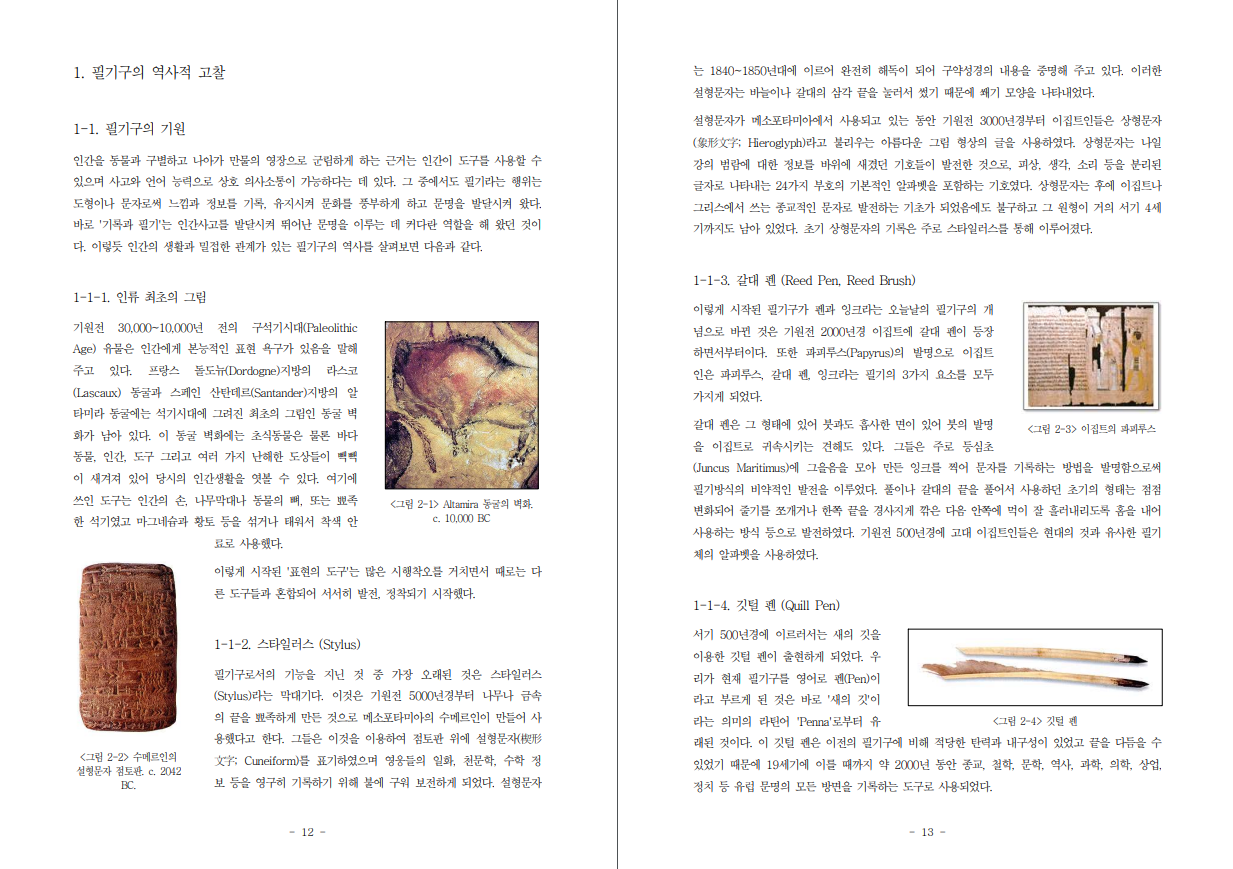

1. 필기구의 역사적 고찰
1-1. 필기구의 기원

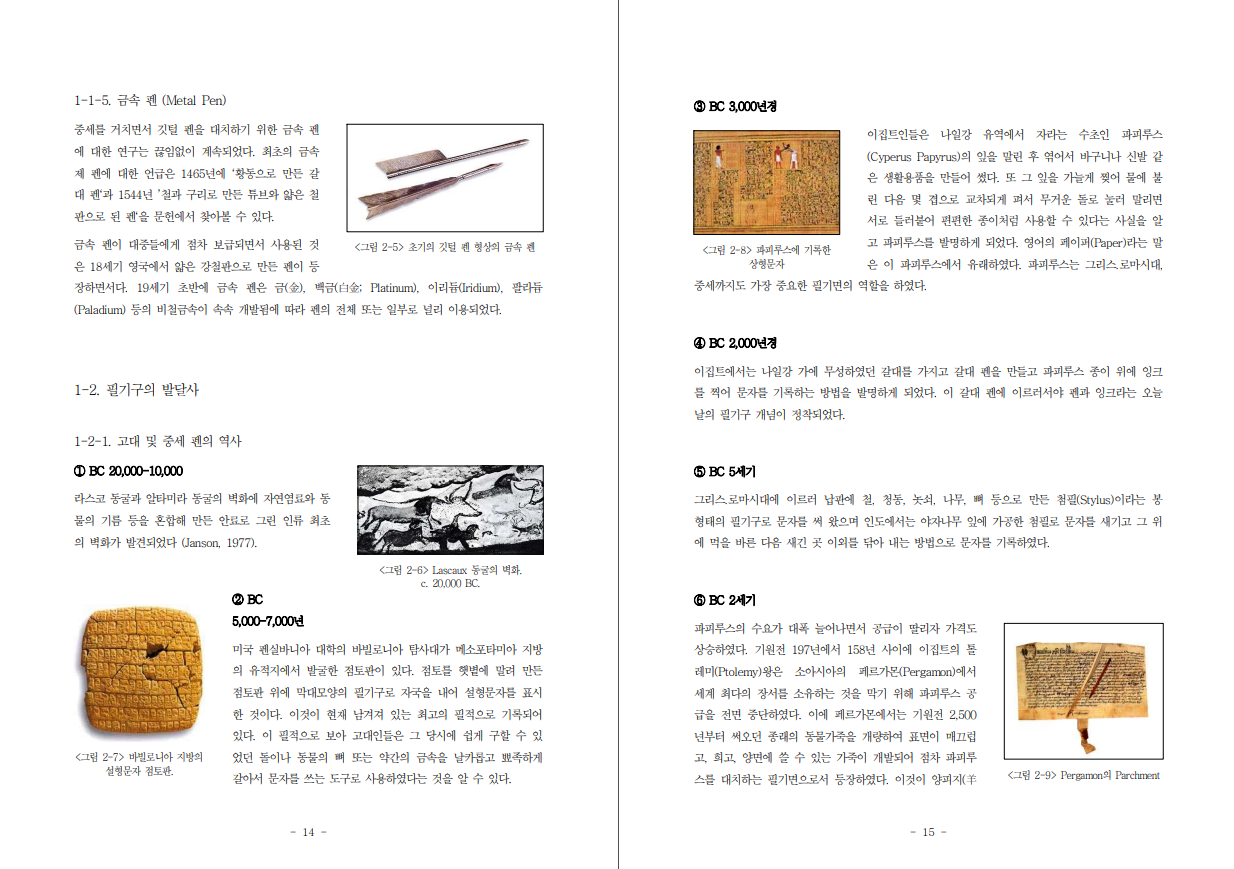

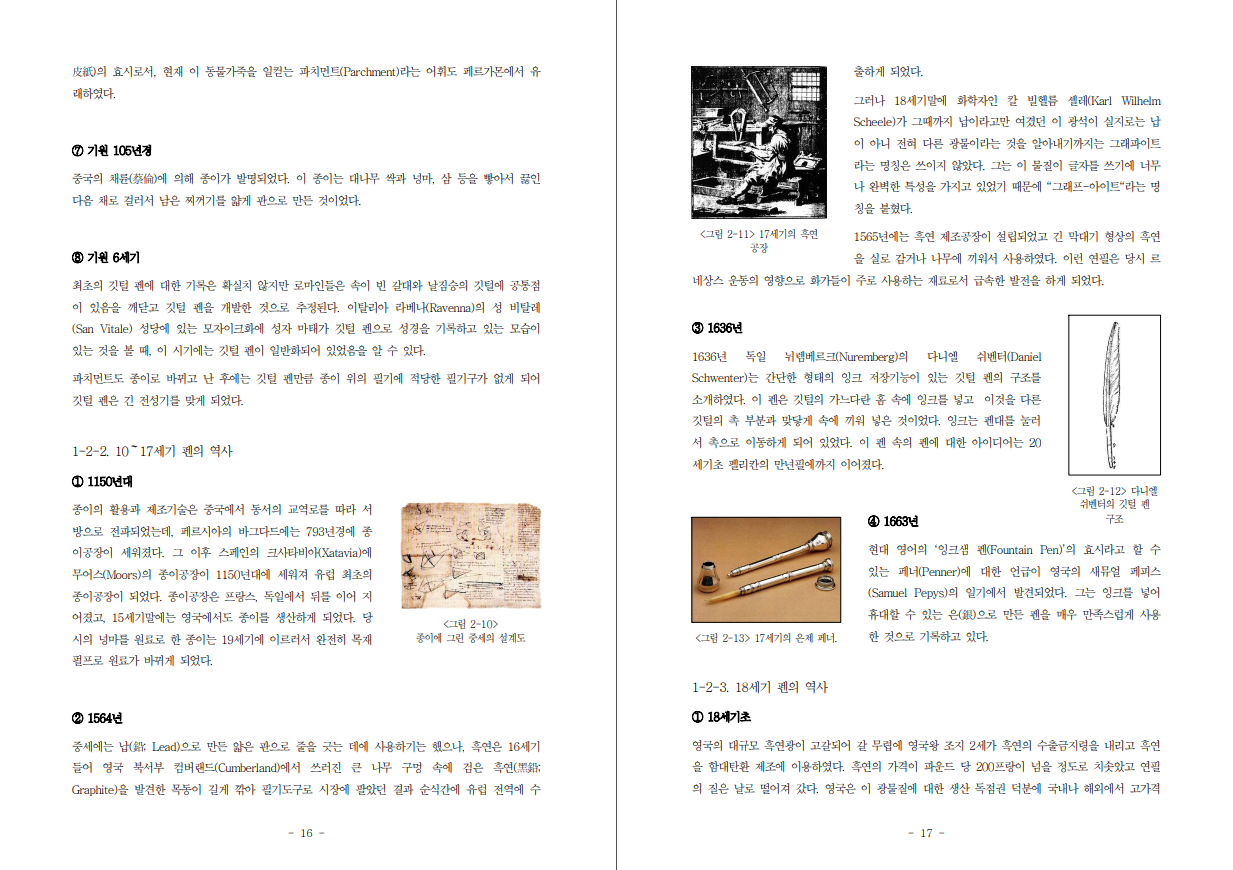

1-2. 필기구의 발달사

2. 필기구의 산업과 사회
2-1. 필기구의 사회적 가치
2-2. 필기구 발명의 의미
2-3. 필기구 산업의 현황

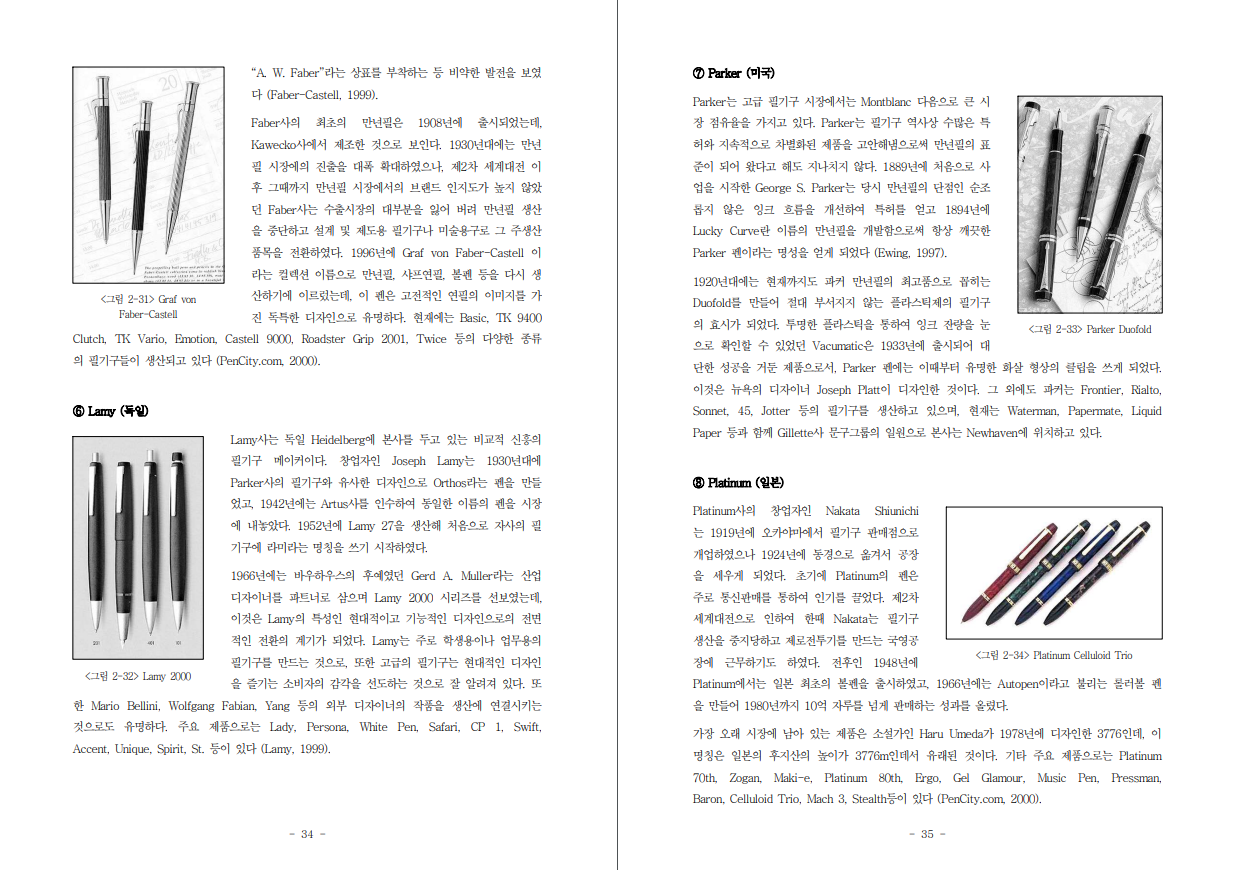

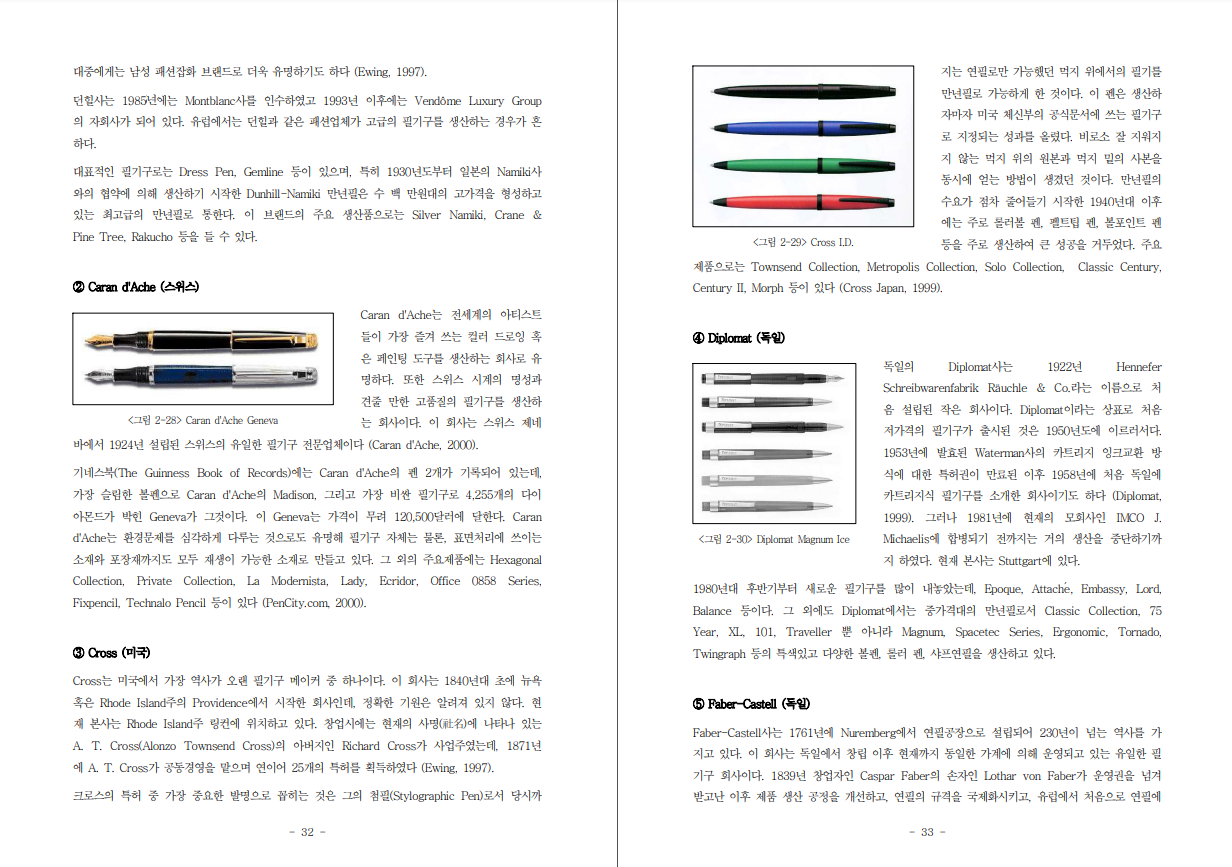

2-4. 필기구 제조회사

3. 필기구의 이해

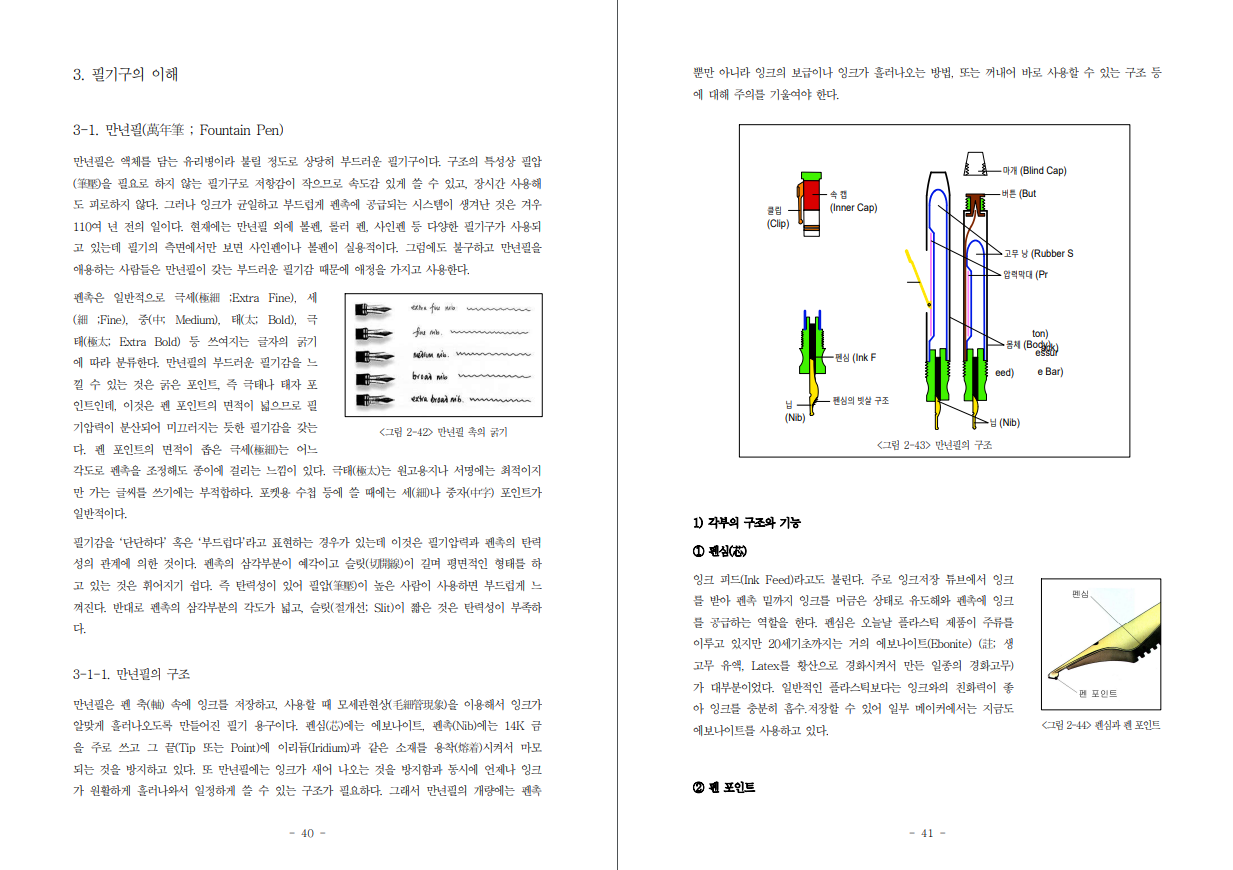

3-1. 만년필(萬年筆: Fountain Pen)
3-2. 볼펜 (Ballpoint Pen)
3-3. 롤러 펜(Roller Pen)
3-4. 연필(Pencil)
3-5. 샤프연필 (Mechanical Pencil)
3-6. 마킹펜(Marking Pen)
3-7. 기타의 필기도구와 재료

III. 개발 환경
1. 소비환경의 변화 및 특징
1-1. 소비자의 특징
1-2. 디자인 선호요인 분석
1-3. 신세대층의 소비성향

2. 필기구 시장의 현황
2-1 국내외 문구시장의 특성
2-2 필기구 시장 동향
2-3 필기구 종류별 가격 현황

3. 필기구 디자인 개발의 요소
3-1. 필기구의 인간공학적 요소

4. 필기구 개발 크라이테리어

IV. 연구의 기초
1. 개발의 범위와 방법
1-1. 연구의 범위
1-2. 필기구 분류 설정
1-3. 연구 방법

2. 종목별 부품의 구조와 특징 분석
2-1. 종류별 구성도
2-2. 부품의 모듈화

V. 연구의 전개
1. 연구의 접근모델
1-1. 필기구의 구조 형태별 분류
1-2. 필기구의 의미론적 분류와 검색
1-3. 감성 형용사 추출

2. 기초 조사
2-1. 설문조사 설계
2-2. 표본 수집과 분석의 방법
2-3. 설문지 내용구성
2-4. 형용사의 정의 및 분류
2-5. 감성이미지 추출을 위한 형용사 선정
2-6. 1/2차 설문의 결과 및 분석
2-7. 3차 설문의 결과 및 분석

3. 필기구의 인간공학적 측정
3-1. 측정의 개요
3-2. 측정 항목별 내용 및 결과
3-3. 측정의 종합 평가

4. Database의 구축
4-1. DB의 구성 요소
4-2. DB의 활용

VI. 데이터 베이스의 활용
1. 3D 모델링 DB 시스템을 활용한 디자인 전개
1-1. 모델링 작업의 과정
1-2. DB시스템을 통한 모델링
1-3. 모형제작(디자인 제안)
1-4. 3D Modeling DB System의 평가


VII. 결 론
1. 3D 모델링 DB시스템의 특징
2. 3D 모델링 DB시스템의 활용 효과
3. 3D 모델링 DB시스템 운영의 향후과제
4. 맺음말

참고문헌

부 록
부록목차
1차 인터넷 및 2차 설문지
3차 설문지

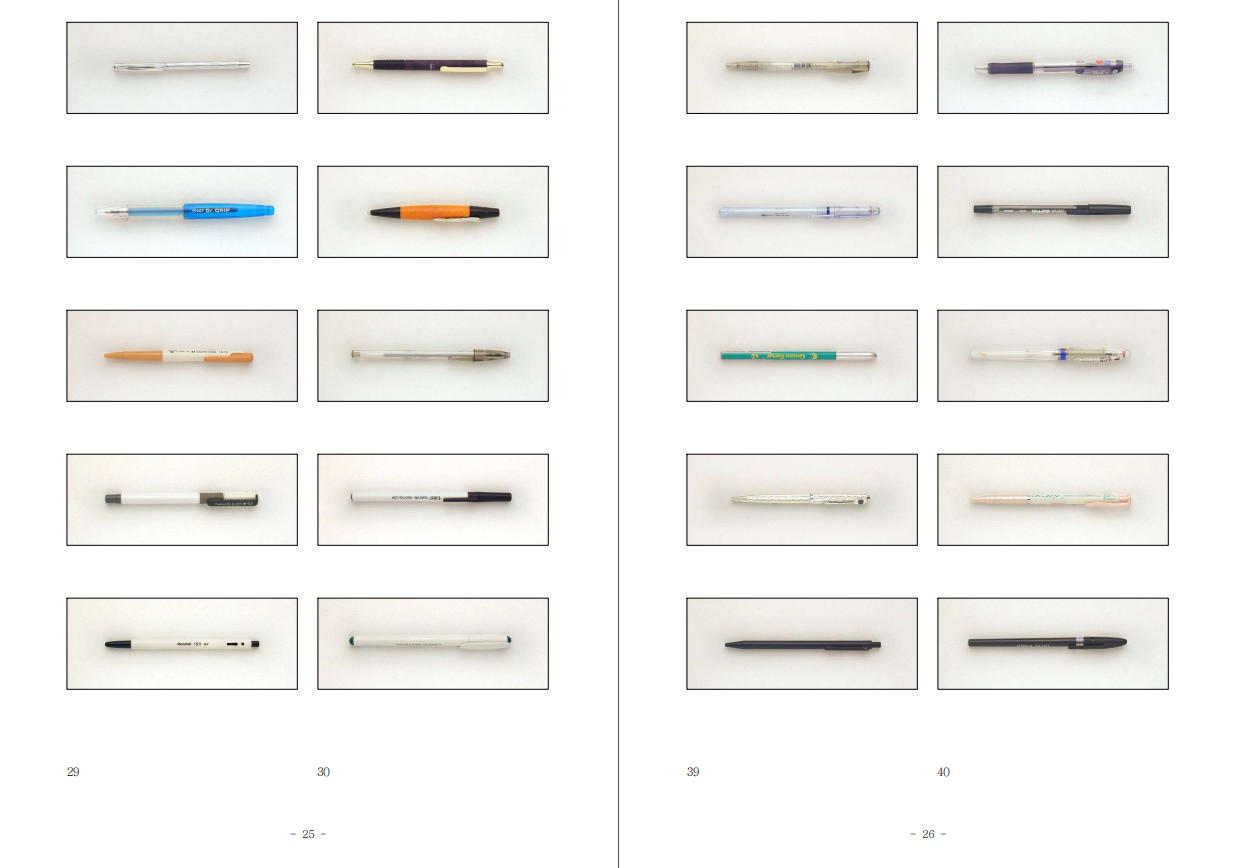

견품종합
볼만년필멀티펜제원
사용설명서
샤프롤러제원
필기구 캐털로그 모음
